KRIWAN风速风向仪在歌美飒机组的技改方案

范围
本方案适用于歌美飒Gamesa G52/58/80/87/90/97风力发电机组

产品概述
﹡牢固的工业设计,全金属,抗风能力强,承载能力高的情况下启动扭矩较低;
﹡医用级轴承,寿命长达5年;
﹡低风速下的可靠测量,增加了风力发电的额外收益。高风速下的可靠测量,保
证了风力发电机组的安全;
﹡高分辨率使风力发电机组得到可靠校正,增强效能;
﹡集成式过压保护,抗强电磁干扰(感应雷);
﹡通过电子调控的加热装置使性能得到优化,自动控制加热;
﹡EMC电磁兼容性以及机械性能的技术数据,均是严格按照欧盟DIN EN进行测
试后的结果,此高规格的测试标准确保了产品在实际应用中的安全可靠性;
﹡ UL/CSA认证。

风速仪INT10技术数据
测量原理
无接触式、磁性扫描系统
测量范围
0...75m/s
精度
±0.5m/s (V≤50M/S)

±3% FS (V>50M/S)
分辨率
<0.1m/s
启动风速
<0.4m/s
适用的环境温度
-40...+70℃
适用的相对湿度
0...100%
抗风强度
80m/s时(最长30min)
加热装置供电电源
AC(交流电)/DC(直流电)

24...30V±20%
防护等级
IP64
固定装置

-桅杆式安装
钢管杆   最大外径48mm

         最小内径37mm
-中心孔安装
M27
耐腐蚀性
抗海水腐蚀的合金
供电电源
DC(直流电)24V  -25%...+50%

防电源极性接反
信号输出
DC(直流电)4...20mA
连接方式
5插孔插头(M12)

或者4x0.75m㎡的电缆

风向标INT30技术数据
测量原理
无接触式、磁性扫描系统
测量范围
0...360°
精度
±2.5°
分辨率
级别为144
启动风速
<0.4m/s
适用的环境温度
-40...+70℃
适用的相对湿度
0...100%
抗风强度
80m/s时(最长30min)
加热装置供电电源
AC(交流电)/DC(直流电)

24...30V±20%
防护等级
IP64
固定装置

-桅杆式安装
钢管杆   最大外径48mm

         最小内径37mm
-中心孔安装
M27
耐腐蚀性
抗海水腐蚀的合金
供电电源
DC(直流电)24V  -25%...+50%

防电源极性接反
信号输出
DC(直流电)4...20mA
连接方式
5插孔插头(M12)

或者4x0.75m㎡的电缆


应用案例

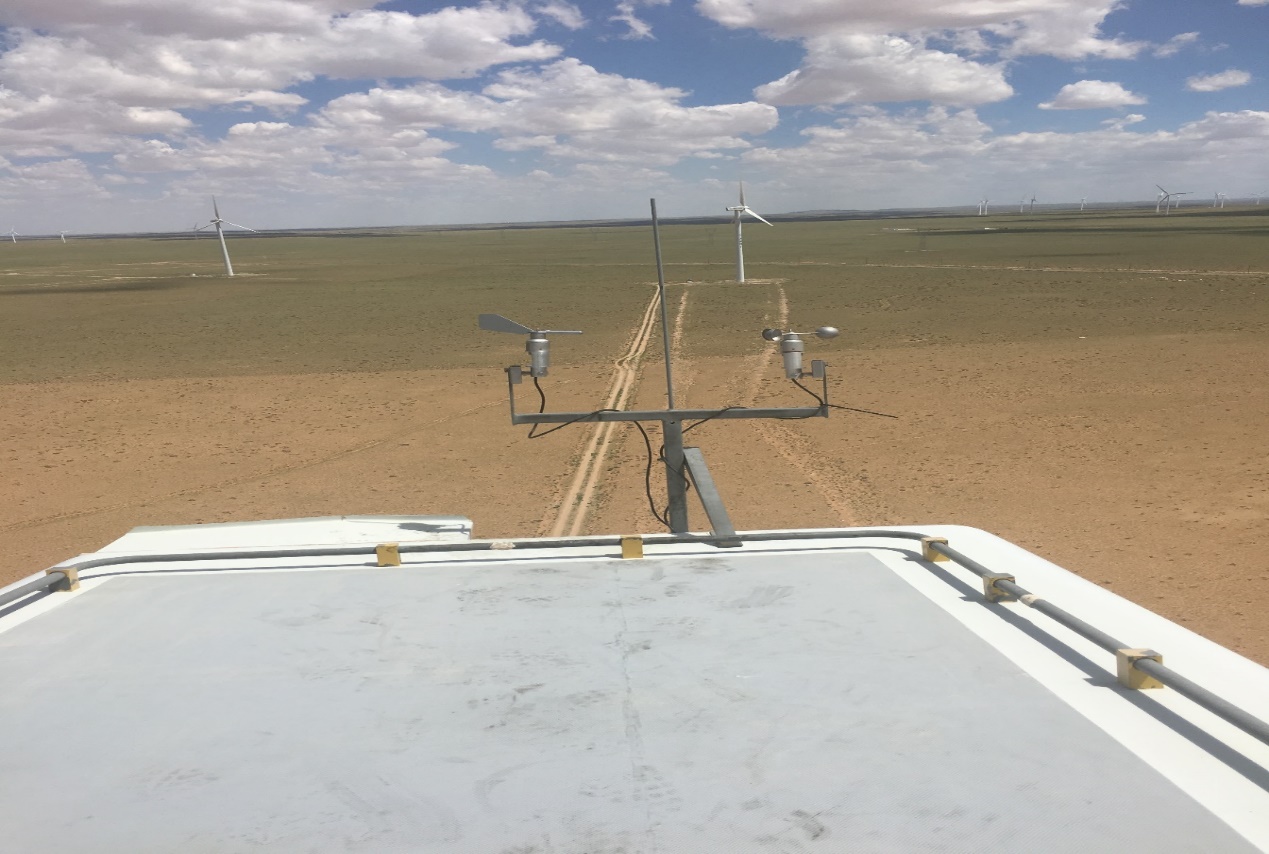

国电龙源内蒙古乌拉特中旗川井风电场 98.8MW选用G58机组,原机组采用的风速风向仪,抗风沙效果不好,损坏及更换率较高。因为kriwan德国对歌美飒进行了开模定制,所以经过跟龙源沟通,同意对kriwan产品进行测试检验。下图是我司kriwan工业型产品,配有特制安装底座,完全满足对原有原测风产品的替代。

已安装kriwan INT系列产品,目前已运行2年多,无任何质量问题,跟附近的机组发电量对比持平。
